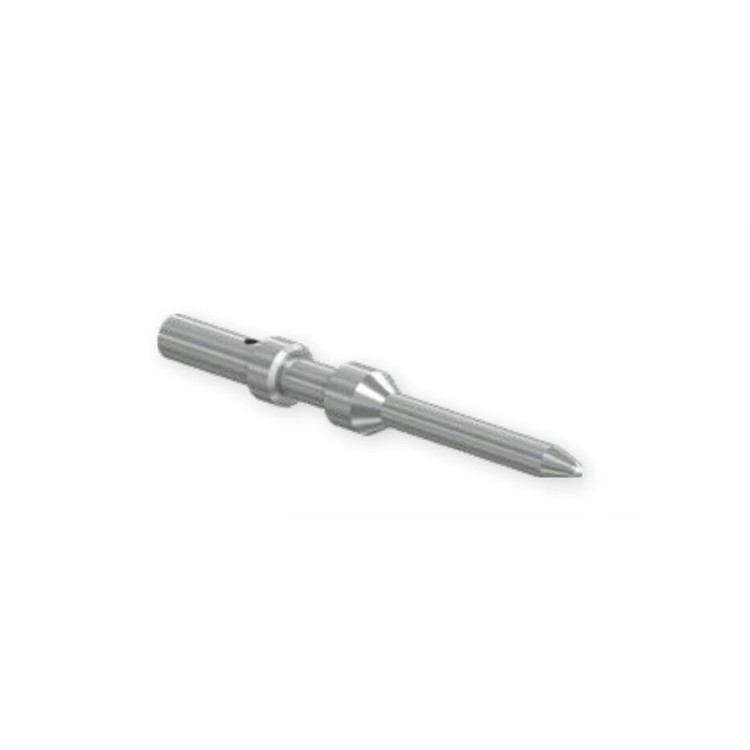

STAUBLI插接件SP2/0,5–1,5 AU

品　　牌：STAUBLI
型　　號：SP2/0,5–1,5 AU
技術資料： STAUBLI插接件SP20,5–1,5 AU.pdf
閱讀次數：6

產品介紹

插接件用于傳輸電流，在10 和36 A之間，線纜截面積從 0.5 到 4 mm²。主要為鍍銀(Ag)，當要求較高時可使用鍍金(Au)，插座均帶有MULTILAM。這類插接件能安裝在不同的觸點座架（高達37極）使用。絕緣座空閑插接件安裝孔須使用合適的盲塞封閉。部分裝配時須注意確保絕緣座內的插接件分配均勻?qū)ΨQ；這樣連接器具有縱向水密性，絕緣座不變形。

性能特點

滿足高插拔頻率要求

耐用、可靠，使用便捷

具有縱向水密性

能安裝在不同的觸點座架

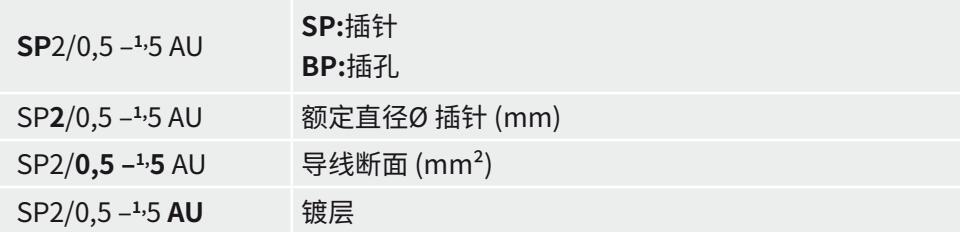

選型指南

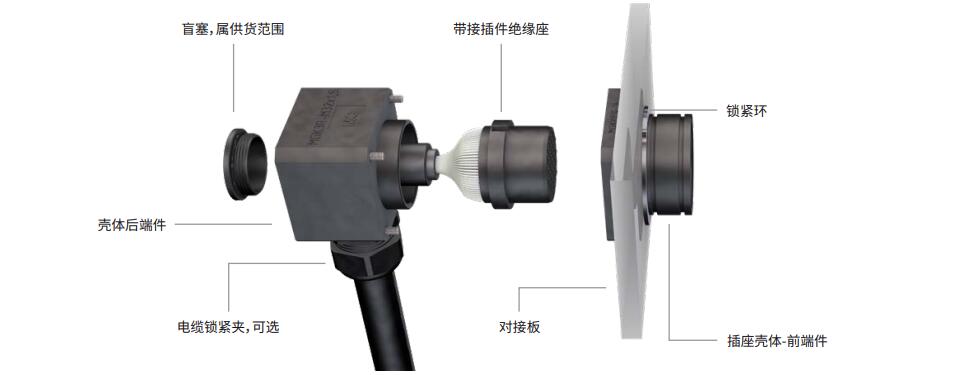

產品結構與細節

可選功能與配件

壓入工具 ME-

拆卸工具M(jìn)...A-WZ..., MA-CWZ

壓接工具

盲塞18.5500

間隔環

聚酰胺（PA）電纜鎖緊夾

技術參數

產地	瑞士
訂購號	18.9009
導線斷面	0.5 至 1.5 mm²；20 至 16 AWG
觸子額定直徑 Ø	2 mm
鍍層	金
Max額定電流	10 至 16 A
Max 插接次數	1'000'000
連接系統	MULTILAM
Max額定電壓	830 V
超壓/污染等級	CATIII
檢測電壓	0.84 至3.31 kV；50 至 60 Hz；1 min.
絕緣坐標	根據 IEC 60664-1，DIN VDE 0110-1
4 kV	3 至 300 V
6 kV	3 至 630 V
插接件絕緣座
NBR耐熱溫度	-30 至 +100 ℃
CR耐熱溫度	-40 至 +100 ℃
SIL耐熱溫度	-40 至 +150 ℃
PK耐熱溫度	-40 至 +150 ℃
TPE耐熱溫度	-20 至 + 90 ℃
塑料殼體工作溫度	-10 至 +90 ℃
金屬殼體工作溫度	-40 至 +150 ℃
存儲溫度	-40 至 +80 ℃
防護等級插接時 (DIN 40050) MGK..., MGS...	IP65
防護等級插接時 (DIN 40050) MGA...	IP67
防護等級未插接 (插座端)	IP2X
防護等級	II
極數	2+PE – 70+2PE
連接方式	壓接
絕緣座材料	NBR/CR/SIL/PEEK
殼體材料	金屬/POM 或 PA
屏蔽 (360°)	有 (G1 – G3)
符合標準	EN 60664-1/2008-01；DIN VDE 0627/EN 61984/2009-11；DIN VDE 0298-4/2003-08

產品應用

適用于對接系統、工具快換裝置和手動或自動操作的多耦合系統
