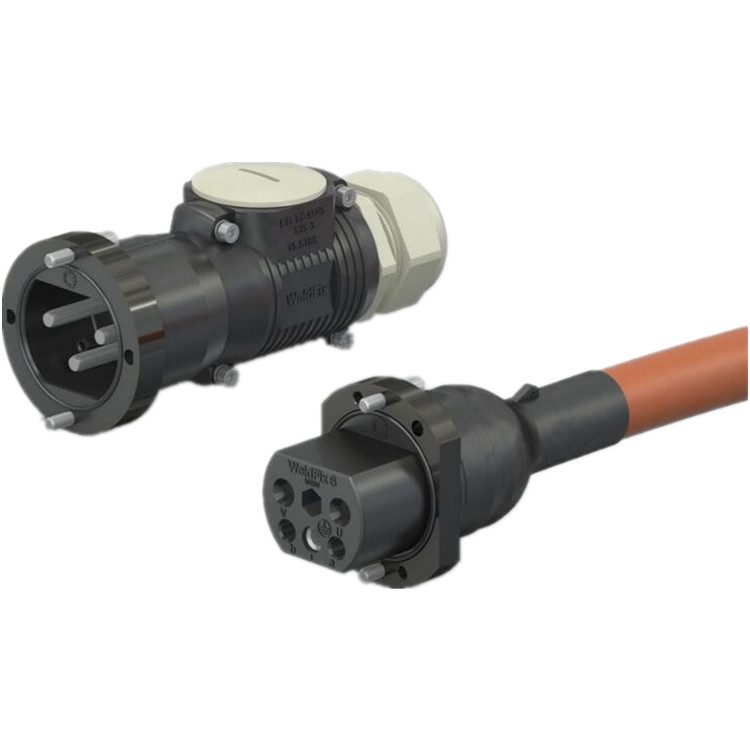

STAUBLI點焊連接器WF6-S16-EG

品　　牌：STAUBLI
型　　號：WF6-S16-EG
技術資料： STAUBLI點焊連接器WeldFix系列.pdf
閱讀次數：6

產品介紹

WeldFix 圓形連接器可確保為焊接設備提供可靠的電源。它堅固耐用，性能強勁，具備高接觸穩定性和載流能力。由于有了這些解決方案，焊接控制器和焊槍之間的電源線可分為數段，簡化了操作和維護。3 至 5 極選配件符合 ISO15656 標準（電阻焊接 - 變壓器 - 焊槍一體式變壓器）。它們是手動、固定和自動焊槍的適配之選，適用于焊接鋼材和鋁材。即使在進行鋁焊接時，也可以在焊接控制器、機器人和焊接變壓器上使用相同的接口。

性能特點

堅固的設計

高接觸可靠性

專為自動和手動焊接應用打造

安裝維護便捷，節省時間

高載流能力、先斷/后通設計

IP2X防護，可提高防護性

3 種尺寸可供選擇

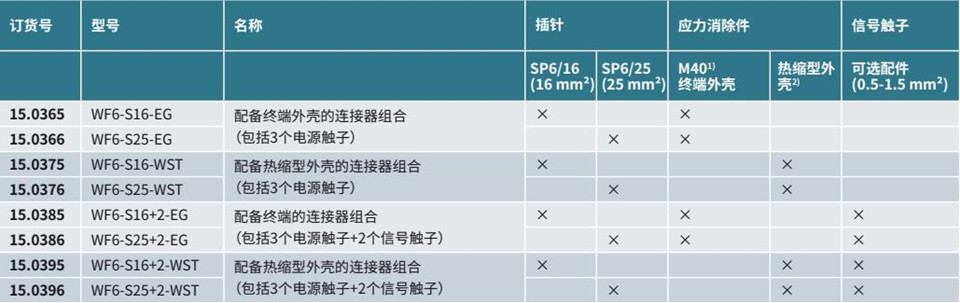

選型指南

可選功能與配件

六角編碼銷

保護帽

盲塞

手動和自動壓接鉗

技術參數

產地	瑞士
訂貨號	15.0365
電極數	2+PE
額定電壓	1000 V
測試電壓	4.26 kV (50 Hz)
絕緣電阻	> 10³ MΩ
絕緣標準	6 kV/3 VDE 0110-1，IEC 60664-1
操作溫度	-20 至 +90 ℃
污染等級	3
過壓類別	CAT III
插拔次數	1000
壓接連接類型	電源觸子/信號觸子（可選配件）
螺釘連接類型	TID-S6/M5插座(15.0316)
電纜接線頭	16 mm²（未提供）
電源觸子導體橫截面	16 至 25 mm²
信號觸子	0.5 至 1.5 mm²（可選配件）
電源和信號觸子材料/鍍層	銅合金，鍍銀 (Ag)
插座	配備MULTILAM
絕緣套	人造橡膠(WF6-…)或PUP(TID-S…)
安裝法蘭	鋁，黑色陽極氧化處理
防護等級（已插合）	IP54
防護等級（未插合）	IP2X 插座側(IEC)；接觸件縱向防水
符合認證	IEC/EN 61984、DIN VDE 0298-4/2013-06；ISO 10656、VDE 0627

產品應用

機器人管線包、焊槍（自動、手動、固定）、焊接控制器、電源線延長線
