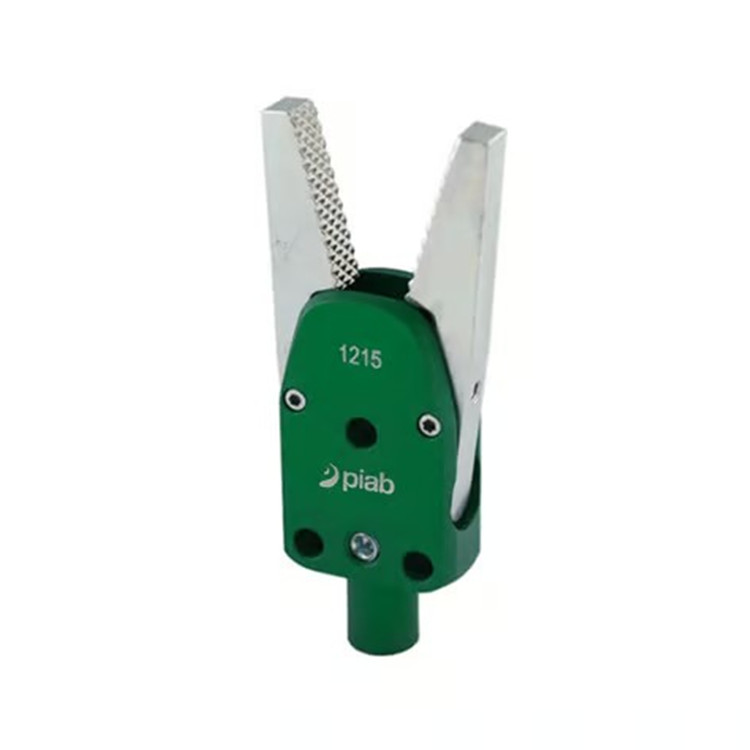

PIAB澆口夾具0213190

品　　牌：PIAB
型　　號：0213190
技術資料： PIAB澆口夾具GRZ 10-10系列.pdf
閱讀次數：32

產品介紹

Piab為各類碼垛與拆垛作業提供解決方案，無論您需要符合人體工學的搬運設備、自制末端執行器的組件及子系統，還是適用于工業機器人或協作機器人的即用型碼垛末端執行器。在塑料行業，我們通過模塊化組件組合、定制部件及知名品牌組件，為您的末端執行器提供脫模和切澆口應用方案。抓取解決方案是針對特定應用領域的完整夾持系統，即用型夾持器可直接安裝于機器人手臂或工具更換器上。提供多種符合ISO-9409-1標準的安裝接口選項，可輕松適配主流機器人品牌。Piab抓取解決方案將簡化甚至免除夾具工程設計時間，優化安裝流程，確保采用組件并準確匹配尺寸，從而為客戶實現性能與生產力的更大化。

性能特點

夾面采用滾花紋理設計

可更牢固地抓取澆口/工件

單動彈簧復位功能

兼容SAS模塊化末端執行器/夾持系統

陽極氧化表面處理

氣壓高達87 psi；6 bar

過濾干燥空氣

選型指南

0213190 GRZ 10-10：零件/澆口夾具

0213196 GRZ 10-10：ST 零件/澆口夾具

0213202 GRZ 10-10：NP 帶襯墊顎的零件/澆口夾具

0213344 GRZ 10-10：C-P 澆口/零件鉗（帶滾花顎片及PNP傳感器）

0213353 GRZ 10-10：C-P8 澆口/零件鉗（帶滾花顎片及帶插頭的PNP傳感器）

0213358 GRZ 10-10：C-N 帶滾花顎和NPN傳感器的澆口/零件鉗

0213396 GRZ 10-10：C-N8 帶滾花顎和帶插頭的NPN傳感器的澆口/零件鉗

0213468 GRZ 10-10：STC-P 澆口/零件鉗，帶鋸齒和PNP傳感器

0213469 GRZ 10-10：STC-P8 澆口/零件鉗，帶鋸齒和帶插頭的PNP傳感器

0213478 GRZ 10-10：STC-N 帶鋸齒和NPN傳感器的澆口/零件鉗

0213741 GRZ 10-10：STC-N8 帶鋸齒和帶插頭的NPN傳感器的澆口/零件鉗

0213750 GRZ 10-10：NPC-P 澆口/零件鉗，帶丁腈橡膠襯墊顎口和PNP傳感器

0213751 GRZ 10-10：NPC-P8 澆口/零件鉗，帶丁腈橡膠襯墊顎口和帶插頭的PNP傳感器

0213752 GRZ 10-10：NPC-N 澆口/零件鉗，配丁腈橡膠襯墊顎部及NPN傳感器

0213753 GRZ 10-10：NPC-N8 澆口/零件鉗，配丁腈橡膠襯墊顎部及帶插頭的NPN傳感器

0214360 GRZ 10-10：KT 零件/澆口夾具

0214354 GRZ 10-10：A 零件/澆口夾具

0214356 GRZ 10-10：A1 零件/澆口夾具

技術參數

產地	瑞典
產品編號	0213190
產品備選編號	E14000000
重量	55 至 54 g；1.94 至 1.9 盎司
尺寸 DWG
直徑 (A)	10 mm；0.39 英寸
直徑 (J)	4.2 mm；0.17 英寸
長度 (D)	64 mm；2.52 英寸
長度（E）	25 mm；0.98 英寸
長度（F）	12 mm；0.47 英寸
長度（G）	4 mm；0.16 英寸
長度（H）	22 mm；0.87 英寸
高度（O）	6 mm；0.24 英寸
高度（P）	13 mm；0.51 英寸
螺紋（K）	M 5
寬度（B）	16 mm；0.63 英寸
寬度（C）	25 mm；0.98 英寸
寬度（I）	21 mm；0.83 英寸
末端執行器（EOAT）作用力	20 N
傳感器支持	不支持

產品尺寸

產品應用

金屬增材制造、化工制造、汽車制造、電池制造、食品飲料、物流與倉儲、包裝行業、塑料制品、自動化
