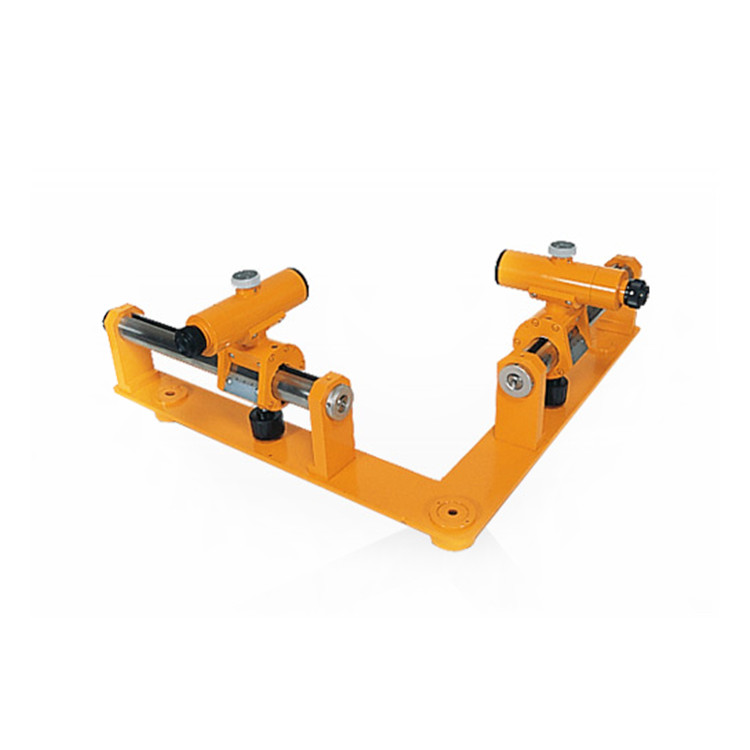

FPM光學坐標儀108200:001.22

品　　牌：FPM
型　　號：108200:001.22
技術資料： FPM光學坐標儀108200001.22.pdf
閱讀次數：9

產品介紹

光學坐標儀用于確定焊線在校準平面上的平行和橫向位置，精度為 ± 0.1 mm。為此，光學坐標儀被固定在一個支架上。它由兩個互成直角的刻度組成，用 0.1 mm刻度值的游標讀取。兩個刻度的游標可通過一個伸縮瞄準器向鉛垂線的左右兩側進行調整。

性能特點

與大壩中使用的焊絲配合使用

可監測變形過程

精度在0.1 mm范圍內

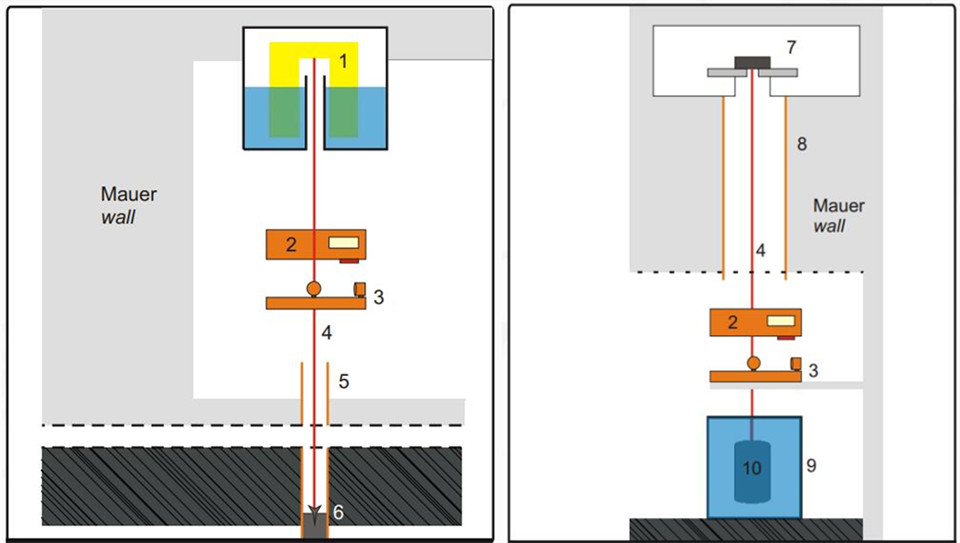

產品結構與細節

1) 帶浮箱的浮子

2) 數字測量站

3) FPM 光學坐標儀

4) 焊線/焊股

5) 管道

6) 錨定（固定鉛垂點）

7) 懸掛點

8) 焊接軸

9) 裝有液體的容器

10) 焊料重量

可選功能與配件

光學坐標儀控制臺 (108300:001.10)

技術參數

產地	德國
測量范圍	180 至 340 mm
精度	± 0.1 mm
刻度	0.1 mm
縱向刻度的刻度值	1 mm
游標刻度的刻度值	0.01 mm
望遠鏡Min目標寬度	160 mm
Max目標寬度	500 mm
尺寸	450 x 450 x 200 mm
坐標儀重量	8.7 kg
帶運輸箱重量	16.5 kg

產品應用

用于監測變形過程、檢測壩壁的變形運動
