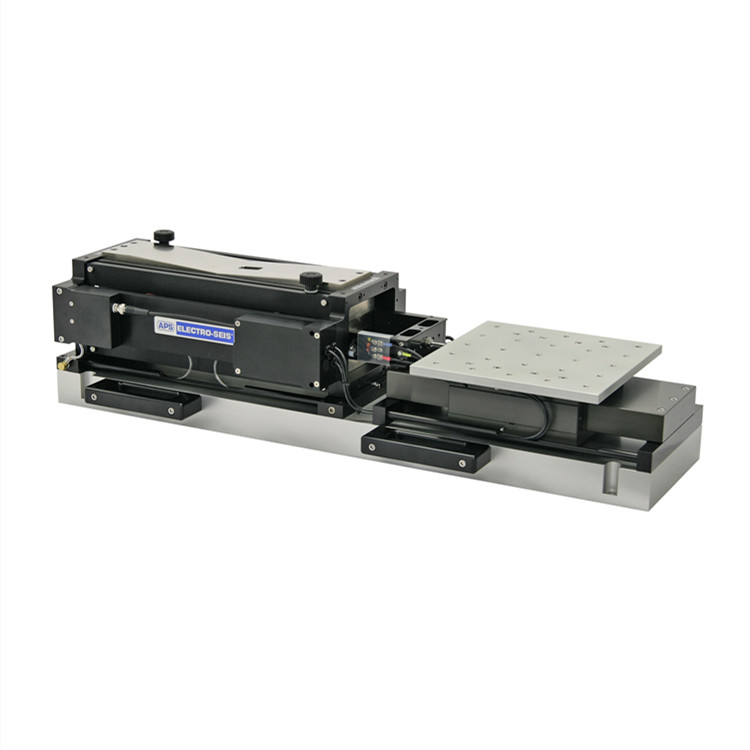

SPEKTRA長沖程振動激振器APS 129 ELECTRO-SEIS

APS 129 ELECTRO-SEIS 空氣軸承激振器是一種長沖程電動力發生器，專門設計用于校準和評估加速度計和其他運動傳感器。它為此類設備的低頻激勵提供了良好的性能。激振器由一個空氣軸承驅動裝置和一個空氣軸承安裝臺組成，有效載荷高達 23 千克（50 磅），例如用于校準檢波器和重型地震傳感器。APS 129 ELECTRO-SEIS 激振器由 APS 113-AB ELECTRO-SEIS 長沖程空氣軸承激振器驅動。激振器對安裝在工作臺上的被測件施加橫向基座激勵。工作臺表面的靜態和動態法向載荷通過大面積空氣軸承傳遞到矩形截面的剛性導桿上。驅動裝置和導桿組件安裝在一個共同的剛性基座上，確保所有運動部件正確對齊。標準孔型包括 25 個 5 x 5 陣列的螺紋孔?？蛇x擇公制螺紋和間距。

133 N（30 磅）或 186 N（42 磅）正弦峰值

254 x 254 mm（10 x 10 英寸）空氣軸承臺

優良的波形純度

空氣軸承導向和支持系統可承載重達 23 公斤（50 磅）的 DUT，橫向運動小

電動驅動器可產生正弦、隨機或瞬態波形

APS 129-HF：保留了基本 APS 129 ELECTRO-SEIS 激振器的所有功能。驅動線圈的驅動力增加 40 %，工作周期為 50 %（30 分鐘周期）

功率放大器 PA 500 DM / PA 800 DM

系統互連電纜 APS 0082-6E

用于激振器的零位控制器 APS 0109

垂直操作套件 APS 1291

超程開關 APS 8543

產地：德國

額定力：133 N (30 lbf)

位移（峰值-峰值）：158 mm (6 in)

頻率范圍：DC 至 200 Hz

激振方向：水平

移動臺（重量）：8.5 kg (19 lbs)

Max有效載荷（水平）：23 kg (51 lbs)

直流線圈電阻：4.4 Ω 或 1.1 Ω

空氣壓力（要求）：4 至 5 bar (60 至 70 psig)

空氣流量（要求）：650 l/h (0.4 cfm)

空氣質量：ISO 8573.1 3 級

重量（凈重）：79 千克（174 磅）

尺寸（長×寬×高）：889 x 219 x 216 mm（35 x 8.6 x 8.5 英寸）

溫度范圍（運行中）：+5 至 +40 ℃, ± 2 K (+41 至 +104 ℉, ± 2 K)

檢波器和重型地震傳感器等地震儀器的校準和測試、組件的地震模擬、地質服務、科學、 物理和地震應用、加速計和其他運動傳感器的校準和評估
